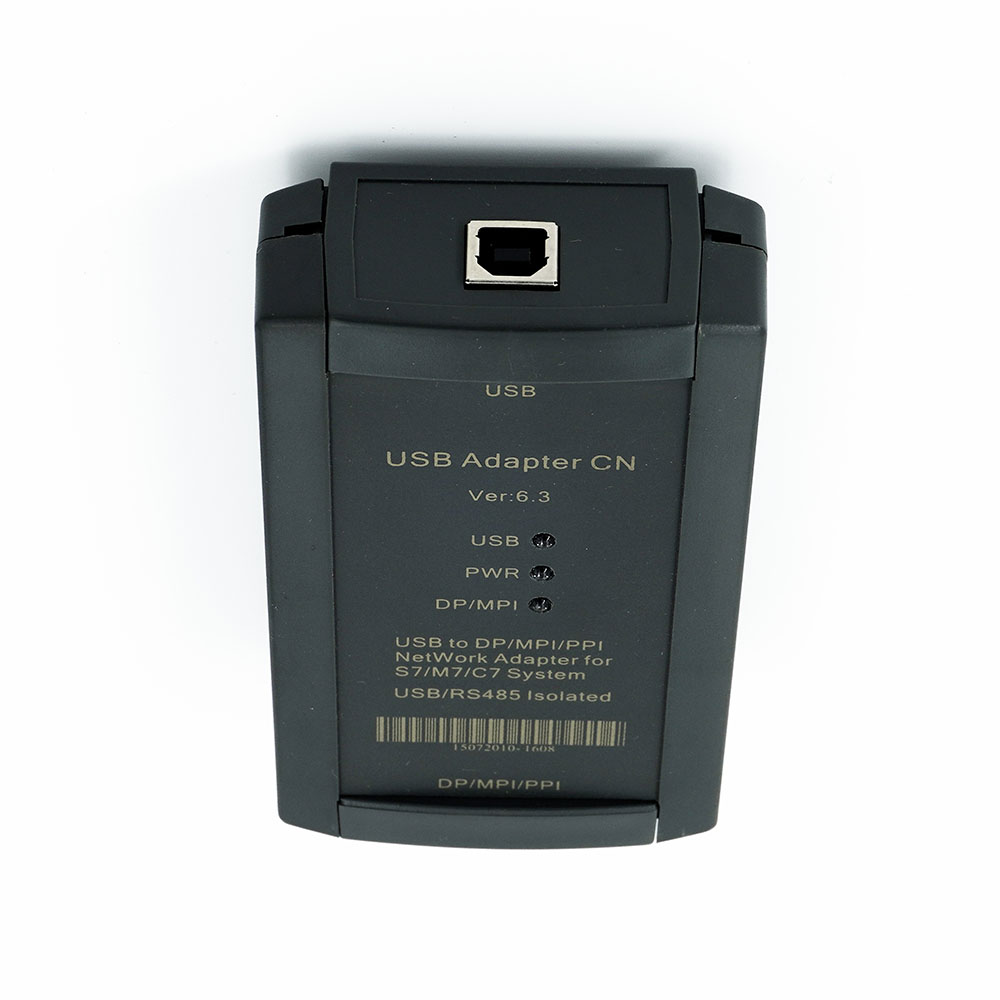

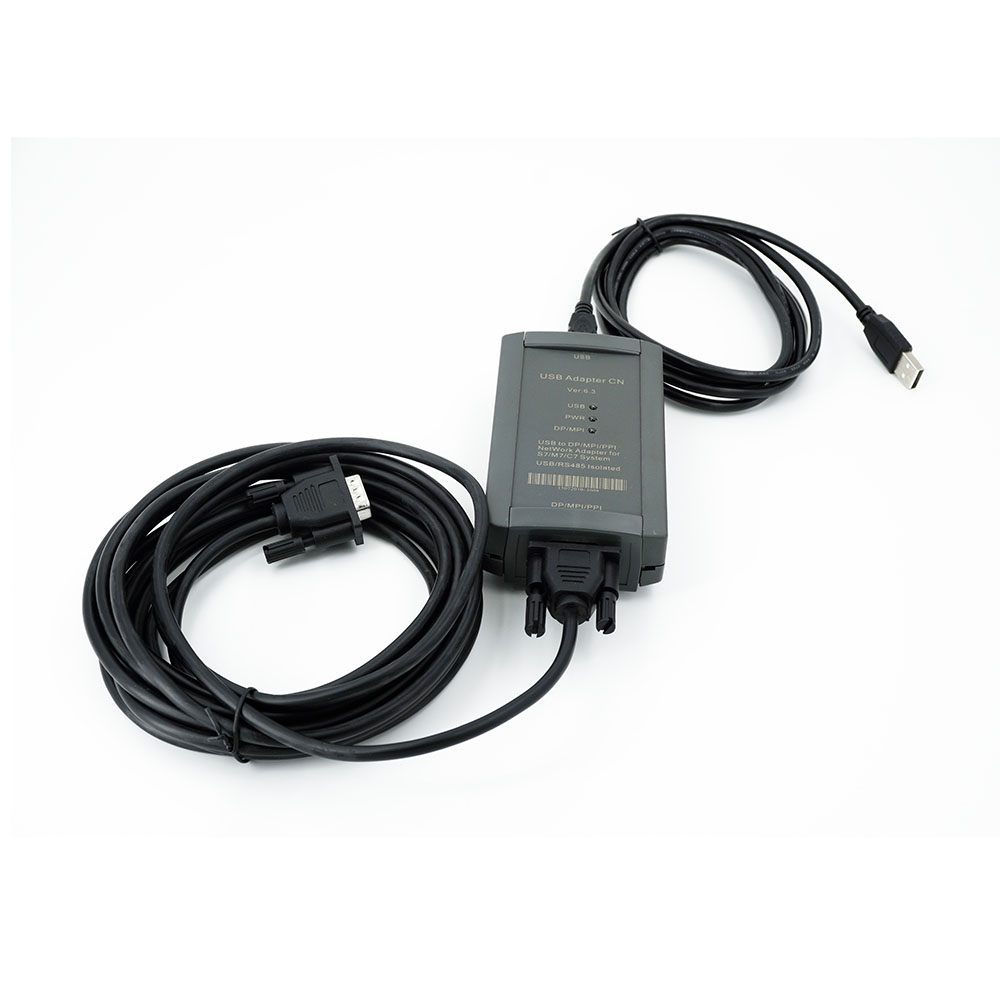

產品簡介
支持USB到工業現場總線MPI/PPI通信，兼容西門子的PC Adapter USB適配器，最高速率187.5Kbps，光電隔離。從USB端口供電，用于連接S7-400/300/200PLC的MPI口或PPI口，支持遠距離通信，允許電纜長度符合PROFIBUS標準。
技術參數
● 全速USB設備接口，兼容USB V1.1和USB V2.0規范，連接計算機的USB口到S7系統的MPI/PPI接口。
● 支持MPI/PPI通信，自動總線協議檢測。
● 可從西門子網站下載USB驅動程序以獲得最新的功能。
● 電源：USB接口供電，耗電約150mA，帶過流保護和浪涌保護。
● 光隔離電壓：1000VDC（最高可做到3000VDC，訂貨時需聲明）。
● USB端口具有防浪涌保護。
● RS485端口具有防雷擊浪涌保護器，可重復性浪涌容量：Ipp=100A（10/700us，4KV），符合標準：ITU-TK20/21、VDE 0433。±15KV ESD（靜電）保護。
● 支持長距離通信，最大通信距離符合PROFIBUS標準。
● 帶有電源指示燈、USB指示燈、DP/MPI指示燈。
● 一臺計算機只能使用一個USB Adapter CN適配器。

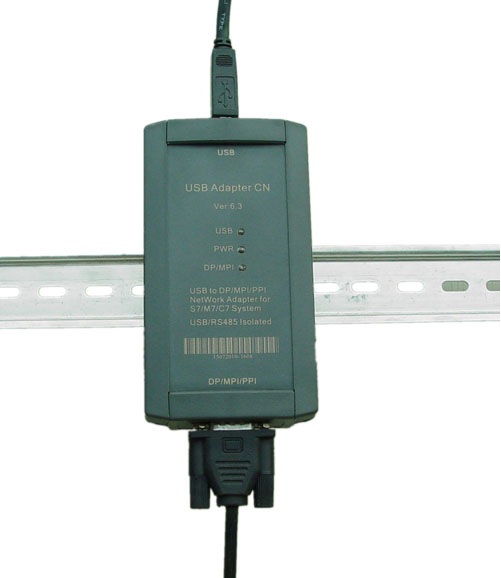

● 可安裝在S7-300/400PLC專用導軌或35mm標準導軌上。
● 外形尺寸：123mm×68mm×30mm（長×寬×高），帶安裝支架。
● 工作溫度：-20～+75℃。
應用拓撲
